在CO2焊接過程中，熔化的金屬顆粒和熔渣常常發(fā)生向周圍飛散的現(xiàn)象。

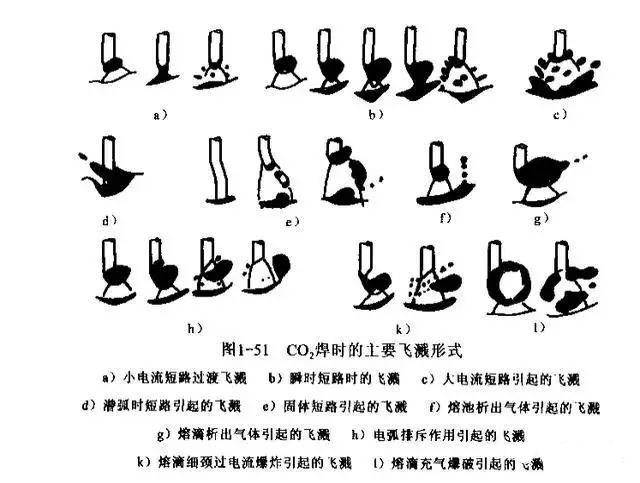

CO2焊時(shí)的飛濺形式如圖所示。從中可以看到大致有三種，一為由短路引起的飛濺；二為由氣體析出引起的飛濺；三為由自由過渡時(shí)引起的飛濺。
在熔滴短路的后期形成金屬小橋，由于電爆炸引起的飛濺，也稱正常短路飛濺。這種飛濺在小電流時(shí)很細(xì)小，飛濺量也少，如圖a。
在電流較大時(shí)，常常發(fā)生瞬時(shí)短路，即在短路前期形成液體金屬小橋，往往引起較大的電爆炸飛濺，如圖b。
在大電流時(shí)，回路電感較小，一旦短路易造成熔滴與熔池的強(qiáng)烈的飛濺，如圖c。
在大電流、粗焊絲和低電壓條件下，往往為潛弧焊，一旦發(fā)生短路，往往將熔池中的鋼液沖出而形成飛濺，如圖d。
由于引弧或送絲過快將造成焊絲與熔池固體短路，這時(shí)焊絲可能發(fā)生成段爆斷，引起飛濺，如圖e。
焊接時(shí)由冶金因素引起，在熔池和熔滴中充滿CO2(或CO)氣體，由于內(nèi)壓力過大而引起氣體逸出或爆破，常常伴隨著飛濺，如圖f和g。
在自由過渡中，由于CO2電弧的收縮作用，電弧集中作用在熔滴的底部而引起熔滴偏離焊絲軸線，使得熔滴脫落時(shí)以旋轉(zhuǎn)形式飛離或在熔滴與焊絲間的細(xì)頸通以較大電流而爆炸，從而出現(xiàn)圖h、k中的飛濺形式。
CO2焊飛濺產(chǎn)生的原因與減小措施
飛濺是CO2焊接時(shí)的主要工藝問題之一。產(chǎn)生飛濺主要有兩個(gè)途徑，一為短路小橋電爆炸而引起的飛濺;另一為冶金因素而引起的飛濺。
前蘇聯(lián)學(xué)者賓丘克試驗(yàn)發(fā)現(xiàn)，在短路小橋中通過大電流時(shí)，短路小橋?qū)l(fā)生過熱爆炸，而產(chǎn)生一飛濺。其能量是在爆炸前的100~150us時(shí)間內(nèi)積聚起來的。這種電爆炸飛濺，在正常短路時(shí)(短路時(shí)間>2ms )短路小橋發(fā)生在焊絲與熔滴之間(如圖a所示)，小橋破壞時(shí)大量液體被推向熔池，只有少量的細(xì)小的熔滴成為飛濺。通常短路電流峰值小時(shí)飛濺較小:相反，該值大時(shí)飛濺較大。而瞬時(shí)短路時(shí)〔短路時(shí)間《2ms),短路小橋發(fā)生在熔滴與熔池之間(如圖b所示)，小橋過熱爆炸時(shí)，該爆炸力將熔滴金屬拋向四方，常常產(chǎn)生較大顆粒的飛濺，這種飛濺易粘附在工件表面上，而難以清除，甚至破壞工件表面的光潔度。顯然，這種電爆炸飛濺的減少途徑，首先應(yīng)避免瞬時(shí)短路，即在短路前期，減小電流(如抑制短路電流的上升速度)。其次減小正常短路的峰值電流。常常是降低短路電流上升速度，還有在短路后期迅速降低短路電流，而依靠金屬表面張力拉斷小橋，這時(shí)將實(shí)現(xiàn)無飛濺過渡。
另一種由氣體逸出甚至爆破而引起的飛濺往往與焊接冶金過程的特點(diǎn)有關(guān)。減少措施為采用脫氧焊絲，應(yīng)含有足夠的硅、錳元素，要求高時(shí)還可使用含有鋁和鈦的焊絲。它們可抑制CO氣體的生成。另外，應(yīng)注意焊絲與工件表面的清理、注意除銹和除油污。
滄州五森管道設(shè)備有限公司
管路補(bǔ)償接頭 http://www.gzxcg.com.cn/
